Molex Micro-Fit 8-Pin 90° Right Angle Left Angle Power & Signal Cable Harness
90° Right Left Angle 8-Pin Micro-Fit, Mini-Fit, & Mega-Fit Cable Assemblies
8-pin left angle Micro-Fit cable factory production
8-pin left angle Mini-Fit molded cable assembly
8-pin Mega-Fit right angle power cable assembly
8-pin Micro-Fit 90 degree angled overmolded cable
8-pin high current Mega-Fit 90 degree cable assembly

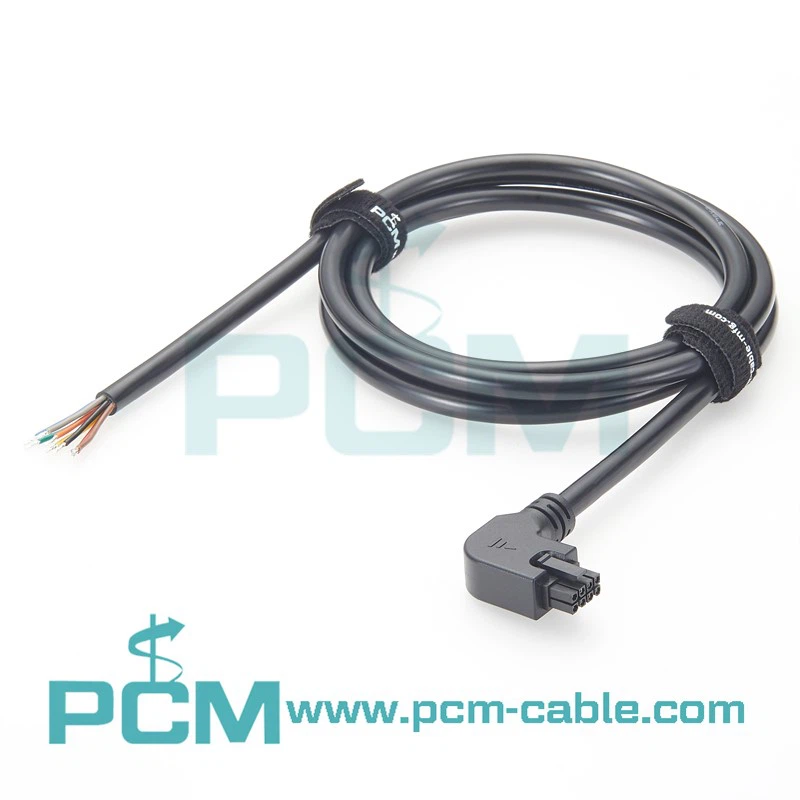

Left Angle 8 Pin Micro-Fit Molex Cable Harness OTS Power Cable Assembly
زاوية يمين ويسار 90 درجة 8 مجموعات كابلات -Pin Micro-Fit وMini-Fit وMega-Fit
تم تصميم مجموعات الكابلات ذات الزاوية اليمنى 90 درجة والزاوية اليسرى ذات 8 - لتوجيه الكابلات المتقدم في التركيبات المدمجة والحساسة للاتجاه -. تتوافق هذه التجميعات مع أنظمة الموصلات Mini-Fit وMicro-Fit وMega-Fit، مما يوفر حلاً متعدد الاستخدامات للربط البيني عبر تطبيقات الإشارة والتحكم ونقل الطاقة.
بفضل تخفيف الضغط الزائد القوي، ونطاق قياس الأسلاك 18–30 AWG العريض، والتخصيص الكامل لـ OEM، تم تصميم مجموعات الكابلات المصبوبة ذات 8 -زاوية -زاوية يمينية وزاوية يسرى- لضمان الموثوقية الميكانيكية والأداء الكهربائي على المدى الطويل.
تحديد
| اسم المنتج | الزاوية اليمنى اليسرى البسيطة-Fit، وMicro-Fit، وMega-مجموعات الكابلات ذات 8 سنون الملائمة |
| رقم العمل الفني | الزاوية اليمنى (PCM-HD-0216)؛ الزاوية اليسرى (PCM-HD-0217) |
| عدد الدبوس | 8 دبابيس / 8 دوائر |
| أنواع الزوايا | زاوية يمنى 90 درجة / زاوية يسرى 90 درجة |
| مقياس الأسلاك | 18-30 ايه دبليو جي |
| نوع الكابل | مجموعة{0}متعددة النوى مبالغ فيها |
| مادة السترة | كابل PVC / TPE / UL-معتمد |
| درجة حرارة التشغيل | −20 درجة إلى +85 درجة |
| اتجاه الموصل | مخرج الكابل الأفقي |
| امتثال | بنفايات / الوصول |
المزايا الأساسية لتصميم الزاوية اليمنى واليسرى بزاوية 90 درجة
- مخرج حقيقي بزاوية 90 درجة لتوجيه الكابل الاتجاهي
- اتجاه الزاوية-الزاوية اليمنى والزاوية اليسرى-للتخطيطات التي لها نسخ متطابقة
- يقلل من متطلبات الخلوص الخلفي خلف الموصل
- يمنع الانحناء المفرط للكابل والضغط الميكانيكي
- مثالية للحاويات الضيقة، ومركبات ثنائي الفينيل متعدد الكلور المكدسة، والمبيتات-منخفضة الحجم
تعمل فوائد التصميم هذه على تحسين كفاءة التجميع بشكل ملحوظ-ومتانة الكابل على المدى الطويل.
التوافق مع موصلات السلاسل المتعددة-
تدعم مجموعات الكابلات ذات الزوايا المكونة من 8- منصات موصلات متعددة من سلسلة Fit:
- Micro-Fit (مسافة 3.00 ملم) - طاقة مدمجة ونقل الإشارة
- Mini-Fit / Mini-Fit Jr. (مسافة 4.20 ملم) - تطبيقات الطاقة المتوسطة
- Mega-Fit (درجة 5.70 ملم) – أنظمة توصيل الطاقة ذات التيار العالي-.
تسمح هذه الإمكانية عبر السلاسل -بحل مصادر موحد للفرق الهندسية التي تدير بنيات الموصلات المختلطة.
قوة تصنيع المصنع
باعتبارنا شركة مصنعة محترفة لتجميع الكابلات المخصصة، فإننا نتحكم في عملية الإنتاج بأكملها داخل الشركة-:
- ورشة عمل overmolding والأدوات المستقلة
- خطوط القطع والتجريد والعقص الأوتوماتيكية
- تم الانتهاء بنسبة 100% من -اختبار استمرارية المنتج
- فحص قوة السحب-ومقاومة العزل
- تطوير النموذج الأولي وأخذ العينات السريعة
- إنتاج ضخم مستقر مع دعم تغليف الصادرات
ويضمن ذلك أداءً متسقًا ومدة زمنية يمكن التحكم فيها وإنتاجًا قابلاً للتطوير لمجموعات كابلات Micro-Fit وMini-Fit وMega-Fit ذات 8 سنون.
