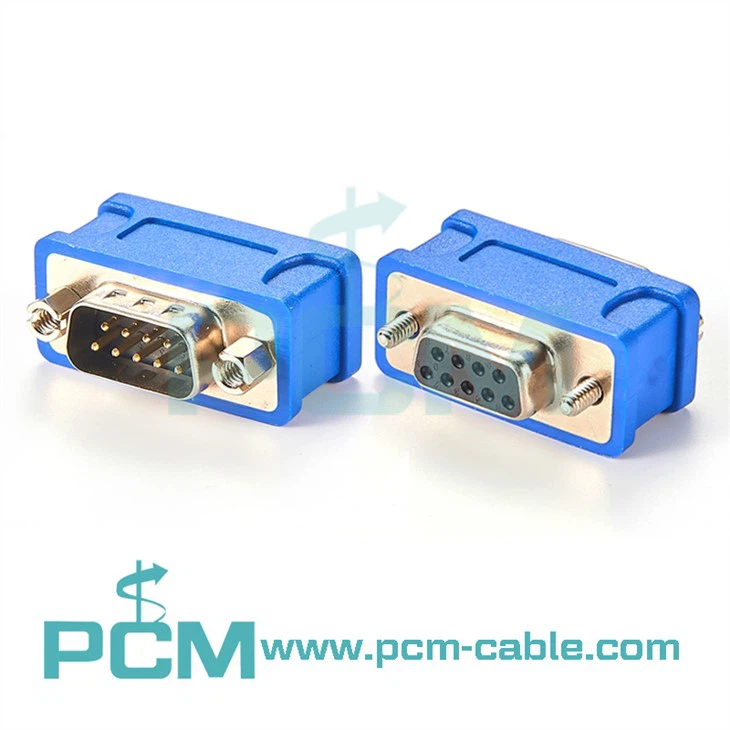

محول CAN Bus مع 9 دبوس D-Sub

للحصول على أفضل النتائج ، يجب أن يتطابق إنهاء ناقل CAN مع المعاوقة الاسمية للكابل ، والتي تم تحديدها على أنها 120 أوم لـ ISO 11898-2 (علبة عالية السرعة). لذلك ، يعتبر المحول الطرفي 120- أوم هو المعيار لناقل CAN.

دور مقاومات الإنهاء

1. تحسين القدرة المضادة للتدخل ، والسماح للتردد العالي وإشارة الطاقة المنخفضة تختفي بسرعة

2. تأكد من أن الحافلة تدخل بسرعة الحالة المتنحية ، بحيث يمكن أن تختفي طاقة السعة الطفيلية بشكل أسرع ؛

3. تحسين جودة الإشارة ووضعها على طرفي الحافلة لتقليل الطاقة المنعكسة.

المواصفات والميزات

1. يتم حساب دقة وقوة المقاوم 120 أوم وفقًا لاتصالات TI's CAN ، لذا يمكنك استخدامها بثقة ؛

2. تعريف الاتصال لـ CAN ، والدبوس الثاني هو إشارة L ، والدبوس السابع هو إشارة H. يتم استخدام المقاوم 120 أوم بين الدبوس الثاني والدبوس السابع لتصفية تداخل الصدى في نهاية الناقل وضمان سلامة بروتوكول الاتصال ؛

3. مظهر المنتج هو بالضبط نفس مظهر DB9.

4. يمكن إدخال الواجهة من الذكور إلى الإناث مباشرة في واجهة الدبوس DB9 في النهاية الخلفية لتحليل الناقل ، دون تغيير الكابل الموجود ؛

5. يمكن فك البراغي الموجودة في DB9. تستخدم البراغي لإصلاح المنافذ الموجودة على خط الاختبار. إذا كان اختبار اتصال ، فمن الملائم إزالة البراغي وإدخالها ؛
