كيفية توصيل كابل Profibus بموصل Profibus

عند توصيل كبل PROFIBUS بموصل PROFIBUS، يجب عليك اتباع معايير وخطوات التوصيل الصحيحة. فيما يلي خطوات التوصيل العامة:

1. قم بإعداد الكابل والموصل

تأكد من استخدام كبل يتوافق مع معيار PROFIBUS، على سبيل المثال، كبل زوج مجدول محمي يتوافق مع معيار ISO 11801.

قم بإعداد موصل مناسب لـ PROFIBUS، مثل موصل M12 أو موصل DE-9.

2. قم بإزالة عزل الكابل

وفقًا لمواصفات الموصل، قم بإزالة الغلاف الخارجي للكابل، والذي يبلغ طوله عادةً 5-10 سم.
ثم قم بإزالة العزل لكل زوج مجدول، مع التأكد من عدم وجود أي ضرر في كتلة الطرف.

3. التوصيل بالموصل

بالنسبة لموصل M12، يوجد عادةً 4 أو 5 دبابيس. وفقًا لتعريف الدبابيس للموصل، قم بتوصيل سلك الإشارة وسلك الحماية للكابل بالدبابيس المقابلة. التعريفات الشائعة للدبابيس لموصلات M12 هي كما يلي:

الدبوس 1: V+ (مصدر طاقة موجب)
الدبوس 2: خط B (إشارة عكسية)
الدبوس 3: خط (إشارة توجيهية)
الدبوس 4: GND (الأرض)
الدبوس 5: (قد تحتوي بعض الموصلات على هذا الدبوس لوظائف إضافية)

بالنسبة لموصلات DE-9 (المعروفة أيضًا بموصلات DB9)، قم بتوصيل الكابل وفقًا لمخطط الأسلاك القياسي الخاص بـ PROFIBUS. بشكل عام:

الدبوس 1: خط (إشارة توجيه)
الدبوس 2: خط B (إشارة عكسية)
الدبوس 3: خط الدرع (عادة ما يكون مؤرضًا)
الدبوس 4: (غير مستخدم)
الدبوس 5: (غير مستخدم)
الدبوس 6: (غير مستخدم)
الدبوس 7: (غير مستخدم)
الدبوس 8: (غير مستخدم)
الدبوس 9: (غير مستخدم)

4. إصلاح الكابل

قم بتثبيت الكابل في الموضع المناسب للموصل للتأكد من أن الكابل ليس من السهل أن يسقط أو يولد ضغطًا.
يتم تصميم بعض الموصلات باستخدام مشابك الكابلات أو مسامير التثبيت لتأمين الكابل.

5. تحقق من الاتصال

تأكد من أن جميع التوصيلات صحيحة وآمنة.

تحقق مما إذا كانت أسلاك الكابل متوافقة مع تعريف دبوس الموصل.

6. اختبار

بعد الانتهاء من الأسلاك، قم بالاتصال بشبكة PROFIBUS، وقم بتشغيل الجهاز واختبر ما إذا كان الاتصال طبيعيًا.

يمكن أن يضمن التوصيل الصحيح استقرار وموثوقية شبكة PROFIBUS.

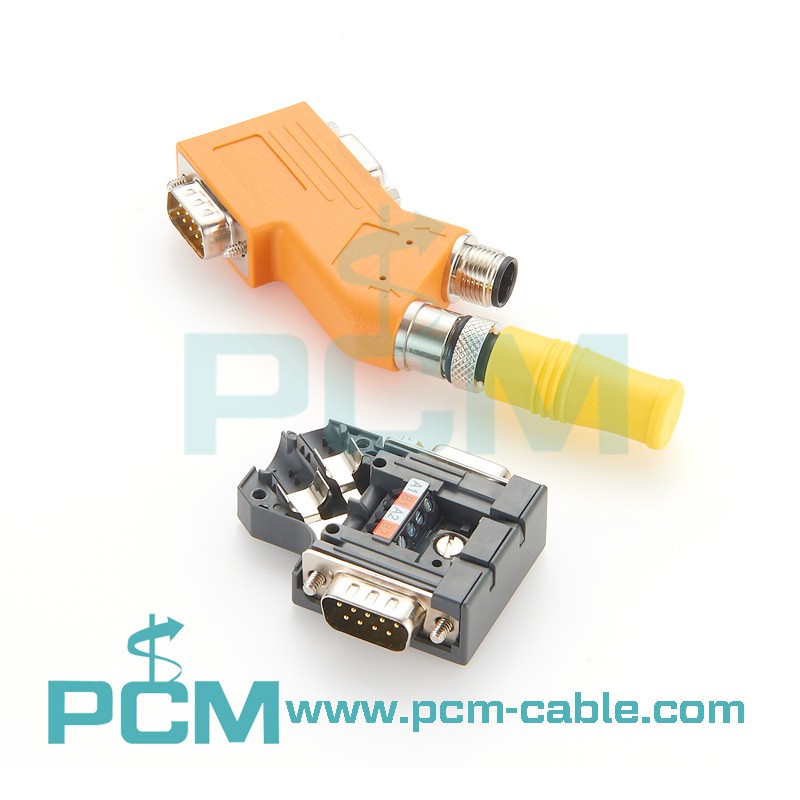

PROFIBUS Connector M12 PG 35 special
