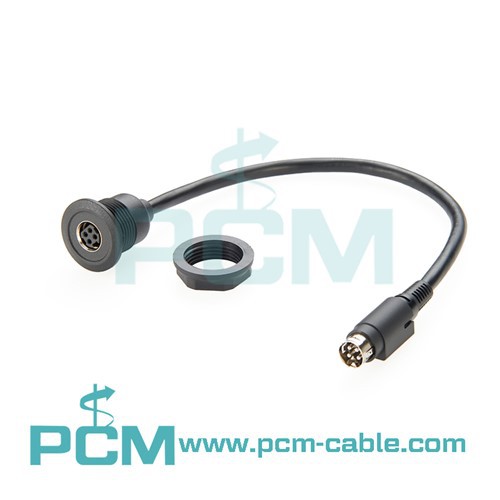

كابل DIN للطاقة المثبت على اللوحة متوافق مع KPJX-PM-3S



تم تصميم كابل تمديد الطاقة DIN الخاص بتركيب اللوحة لتوفير اتصالات طاقة موثوقة لمختلف التطبيقات. وهو متوافق مع موصل KPJX-PM-3S، ويضمن التكامل السلس مع الإعداد الحالي لديك. يدعم هذا الكابل متطلبات التيار العالي والجهد الكهربي، مما يجعله مثاليًا للبيئات الصعبة.



تحديد



اسم المنتج	كابل تمديد لتركيب لوحة الطاقة DIN 3 Pin
رقم الموديل	PCM٪7b٪7b0٪7d٪7d
الموصل 1	الطاقة DIN 3 دبوس، ذكر
الموصل 2	Power DIN 3 دبابيس، أنثى، حامل لوحة مستديرة
الجهد الأقصى	48 فولت تيار مستمر
الحد الأقصى الحالي	7.5 أمبير (دبوس 1 و 2) 1A (دبوس 3)
سلك	18AWG * 4C٪ 2bAE
التطوير التنظيمي	6.0م.م
سترة الكابل	ال 2464
التوافق متعدد الاستخدامات	يعمل مع موصلات KPJX-PM-3S وإعدادات الطاقة المشابهة



الاختلافات بين DIN وMini DIN وPower DIN



DIN (المعهد الألماني للنورمونغ)



• التصميم: تحتوي الموصلات الدائرية عادةً على تكوينات من 3 إلى 14 سنًا (الأكثر شيوعًا 5 دبابيس).
• الاستخدام: يستخدم في الأصل للمعدات الصوتية، مثل الميكروفونات وسماعات الرأس. يتم استخدامه الآن أيضًا في بعض أجهزة MIDI (الواجهة الرقمية للآلات الموسيقية) وغيرها من الأجهزة الإلكترونية المحددة.
• التطبيقات: شائعة في أجهزة الصوت القديمة ولوحات مفاتيح الكمبيوتر وبعض أنظمة التحكم الصناعية.

ميني دين



• التصميم: نسخة أصغر من موصلات DIN، دائرية أيضًا ولكنها أكثر إحكاما. يوجد عادةً من 3 إلى 9 دبابيس (الأكثر شيوعًا هي 4 و6 دبابيس).
• الاستخدام: يستخدم في الأجهزة الإلكترونية الحديثة للاتصالات مثل S-video ولوحات المفاتيح PS/2 والفئران.
• التطبيقات: توجد بكثرة في أجهزة الكمبيوتر، ومعدات الفيديو، وبعض الأجهزة الصغيرة.

دين الطاقة





• التصميم: موصلات دائرية مصممة خصيصًا لنقل الطاقة. وهو مشابه في المظهر لمعيار DIN وMini DIN
• الاستخدام: يوفر اتصالات قوية لتطبيقات التيار العالي والجهد العالي.
• التطبيقات: لمحولات الطاقة، ومعدات الشحن، والآلات الصناعية، والمعدات الطبية، وبعض الأجهزة الإلكترونية الاستهلاكية التي تتطلب مصدر طاقة موثوقًا.

الاختلافات الرئيسية





• الحجم: Mini DIN أصغر من موصلات DIN القياسية. يتوفر Power DIN بأحجام مختلفة وفقًا للمتطلبات الحالية.
• الغرض: تم تصميم Power DIN لتوصيل الطاقة، على عكس تركيز نقل الإشارة النموذجي لـ DIN وMini DIN.
• خصوصية التطبيق: يستخدم DIN بشكل أساسي لأجهزة الصوت وMIDI. يستخدم Mini DIN بشكل أساسي في أجهزة الكمبيوتر والأجهزة الإلكترونية الاستهلاكية. بينما Power DIN متخصص في توصيلات الطاقة.
