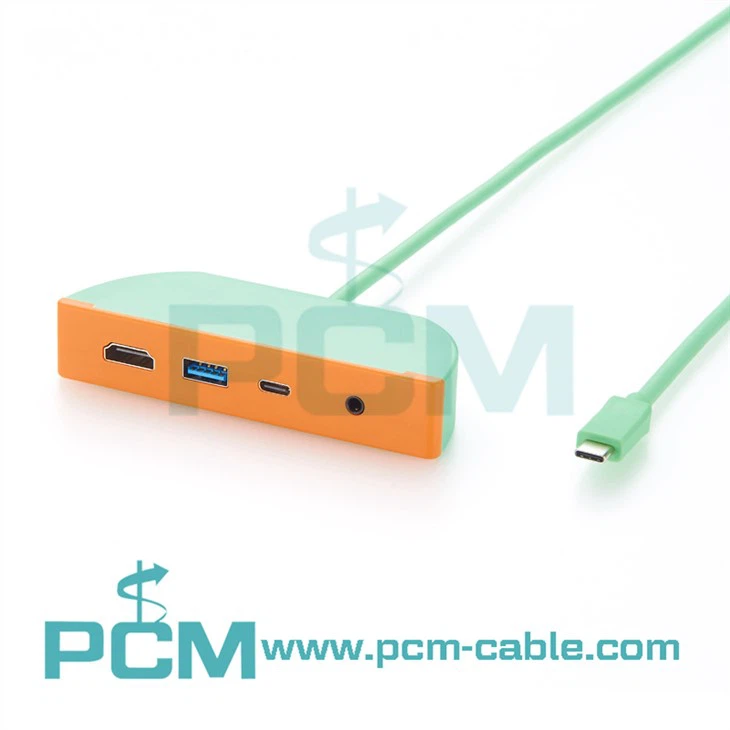

USB-C متعدد-قاعدة تمديد لوحة المنافذ USB-C إلى الصوت + USB مزدوج عالي-قاعدة تثبيت اللوحة ذات السرعة
تم تصميم هذا الطراز كوحدة توسعة للوسائط المتعددة-في-واحدة USB-C أمامية-شاملة، مما يوفر اتصال USB عالي السرعة-وإخراج فيديو بدقة 4K وإدخال/إخراج صوت تناظري كامل في مقدمة أي حاوية.
باستخدام كابل USB{0}}C واحد للتنزيل، فإنه يوفر USB بسرعة 10 جيجابت في الثانية وواجهة وسائط متعددة عالية الدقة 4K60 ومقبس مشترك لسماعات الأذن والميكروفون مقاس 3.5 مم، مما يجعله مثاليًا لأجهزة الكمبيوتر والأكشاك ومحطات العمل ومعدات الصوت وأجهزة الاختبار وأنظمة التحكم الصناعية.
تحديد
| اسم المنتج | قاعدة تثبيت USB-C متعددة المنافذ على اللوحة مع صوت 3.5 مم، واجهة وسائط متعددة عالية الوضوح-، USB-A وUSB-C |
| رقم الرسم | PCM-KW-564 (لون أسود)؛ PCM-KW-570 (اللون البرتقالي) |
| واجهة الإدخال | كبل إخراج USB-C (إلى اللوحة الأم) |
| منفذ USB-منفذ | يو اس بي 3.0، 10 جيجابت في الثانية، 5 فولت/0.9 أمبير |
| منفذ USB-C | USB 3.1 الجيل الثاني، بسرعة 10 جيجابت في الثانية، 5 فولت/3 أمبير |
| -منفذ واجهة الوسائط المتعددة عالي الوضوح | يدعم 4K @ 60 هرتز |
| مقبس صوت 3.5 ملم | سماعة مدمجة + منفذ ميكروفون |
| طريقة التركيب | فتحات برغي مزدوجة، حامل لوحة |
| طول الكابل | 0.3 م / 1.5 م، قابل للتخصيص |
| التوافق | ويندوز / ماك / لينكس / أندرويد / نظام التشغيل المضمن |

سيناريوهات استخدام المنافذ المتعددة-
تم تصميم هذا النموذج للسماحتشغيل منافذ متعددة-متزامنة دون أي تداخل، وذلك بفضل بنية الشريحة المخصصة عالية السرعة -(ATE700Q + GL3590 + CS5366BN-2). تتضمن سيناريوهات الاستخدام المشترك النموذجية ما يلي:
1. فيديو + صوت + بيانات USB في نفس الوقت
قم بتوصيل شاشة 4K عبر-واجهة الوسائط المتعددة عالية الوضوح، وقم بتوصيل محرك أقراص USB، واستخدم سماعة رأس للمكالمات-كل ذلك بدون انقطاع الإشارة أو ضوضاء الصوت.
2. SSD خارجي + سماعة رأس +واجهة الوسائط المتعددة-عالية الوضوحعرض
يظل أداء USB بسرعة 10 جيجابت في الثانية ثابتًا حتى عندما تكون واجهة الوسائط المتعددة عالية الوضوح والصوت نشطين، مما يجعله مناسبًا لمنشئي المحتوى والمختبرين.
3. شحن USB-C وتشغيل USB{2}}للجهاز
يمكن لمخرج USB-C 5V/3A تشغيل الأجهزة الصغيرة بينما يتعامل USB-A مع نقل البيانات.
4. الأنظمة المدمجة والصناعية
إن وصول اللوحة الأمامية- إلى مخرج الصوت وUSB وشاشة العرض يجعله مثاليًا للأكشاك أو أنظمة نقاط البيع أو الأجهزة الطبية أو معدات التشخيص.
5. ترقية اللوحة الأمامية لحالة الكمبيوتر الشخصي-
مثالي لمنشئي أجهزة الكمبيوتر الشخصية الذين يرغبون في توجيه USB-C الحديث وفيديو 4K وإدخال/إخراج الصوت إلى الجزء الأمامي من الهيكل.

أبرز الأداء
- إنتاجية حقيقية لـ USB SuperSpeed+ بسرعة 10 جيجابت في الثانية مدعومة بـ GL3590، مما يضمن بيانات النطاق الترددي العالي-المستقرة لمحركات أقراص SSD والكاميرات والأجهزة الصناعية.
- 4K60 هرتز فائق الوضوح-مخرج واجهة الوسائط المتعددة عالي الوضوح- مع سلامة إشارة موثوقة وتفاوض EDID تلقائي.
- تم تمكين-الإدخال/الإخراج الصوتي عالي الدقة بواسطة CS5366BN-2، مما يوفر إدخالاً نظيفًا للميكروفون وإخراج سماعة رأس واضحًا دون ضوضاء النظام.
- يوفر تكامل مجموعة الشرائح ذات زمن الاستجابة المنخفض (ATE700Q) تشغيلًا متزامنًا سلسًا عبر جميع الواجهات.
- تضمن قنوات البيانات المستقلة تشغيل منافذ USB-وإخراج واجهة الوسائط المتعددة عالية الدقة ومقبس الصوت بشكل متزامن دون انخفاض الأداء.
- يعمل التوجيه الداخلي المحسّن للوحة PCB على تقليل التداخل بين خطوط الفيديو والصوت وخطوط USB عالية السرعة.
- تم تصميمه خصيصًا لأخصائيي تكامل الأنظمة الذين يحتاجون إلى توسيع موثوق للوحة الأمامية-في الأنظمة المضمنة أو المخصصة-.
