RS232 إلى RS485 RS422 واجهة محول تسلسلي DB9 أنثى إلى كتلة المحطة
المحول التسلسلي لواجهة RS232 إلى RS485 RS422 هو جهاز تحويل خاص يمكنه تحويل إشارات المنفذ التسلسلي RS232 إلى إشارات تفاضلية RS485 أو RS422. يعد اتصال المنفذ التسلسلي RS232 طريقة اتصال أحادية الاتجاه من نقطة إلى نقطة. لا يوجد سوى مصادر نقل الإشارة ونقاط نهاية الاستقبال على خطها، والتي لا يمكنها تلبية احتياجات الاتصالات متعددة العقد. بروتوكولات الاتصال RS485 وRS422 عبارة عن بروتوكولات اتصال متعددة العقد يمكنها تحقيق الاتصال بين أجهزة متعددة على نفس الخط، وبالتالي تحسين كفاءة الاتصال وموثوقيته.
تحديد
| اسم المنتج | RS232 إلى RS485 RS422 محول رقمي نشط معزول |
| رقم الموديل | PCM-KW٪7b٪7b1٪7d٪7d |
| أنواع الموصلات |
DB9 لRS232 الكتلة الطرفية لـ RS485/RS422 |
| معدلات الباود | 1,200 إلى 115,200 بت في الثانية |
| مسافة الاتصالات |
RS-232: 16 قدم (5 م)؛ RS-485/RS-422: ما يصل إلى 4000 قدم (1.2 كم) بسرعة 19200 بت في الثانية |
| حماية الخط التسلسلي |
حماية ESD: حماية 15 كيلو فولت من ESD لجميع الإشارات (لـ RS-232/422/485) حماية العزل البصري: عزل بصري 3KV (لـ RS-422/485) الحماية من زيادة التيار: حماية من زيادة التيار بقدرة 600 وات لإشارات RS-422/485 (لـ RS-422/485) |

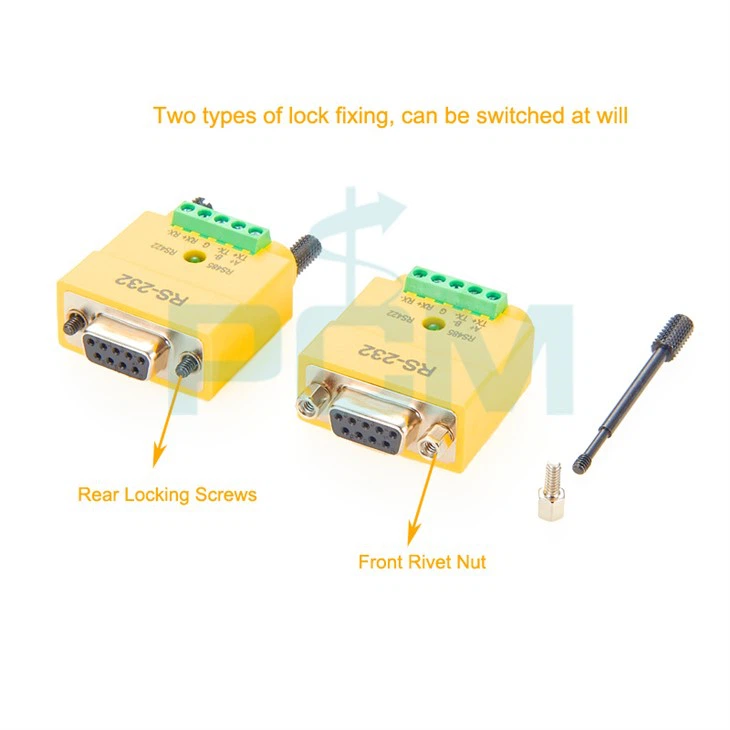

| سمات | تصميم قفل مزدوج مع صواميل برشام أمامية ومسامير قفل خلفية. جهاز واحد، خياران للقفل. |
| عمود سداسي | #4-40, H4.75*11.8 |
| أفسد | ٪23٪7b٪7b0٪7d٪7dUNC |
| PCBA | KA-1053 REV1.0+مؤشر LED باللون الأخضر |
| 5P كتلة المحطة الطرفية | 3.81 درجة، أخضر |
| طلب | الأتمتة الصناعية، التحكم الصناعي، الاتصالات، الأمن، الخ. |
وظائف
- قم بتحويل إشارات RS232 إلى 2-سلك RS485 أو 4-سلك RS422 والعكس.
- يمكن لمحول الواجهة RS232 إلى RS422 RS485 عزل الإشارات وحماية سلامة المعدات.
- نظرًا لأن اتصال RS232 يستخدم دائرة أحادية الاتجاه، فإنه يتأثر بسهولة بالتداخل الكهرومغناطيسي، مما يؤدي إلى عدم قدرة اتصال المنفذ التسلسلي على العمل بشكل صحيح. تستخدم بروتوكولات الاتصال RS485 وRS422 إشارات تفاضلية لتحقيق نقل البيانات، والتي يمكنها مقاومة التداخل الكهرومغناطيسي بشكل فعال وتحسين موثوقية نقل الإشارة.
- يحتوي المنفذ التسلسلي RS-232 إلى محول المنفذ التسلسلي RS-485 RS-422 أيضًا على وظائف متعددة مثل منع إشارات التداخل، وتعزيز جهد الحماية من الصواعق، والعزل الكهروضوئي، وعزل مصدر الطاقة. من خلال دور المحول التسلسلي إلى التسلسلي، يمكن تجنب خطر تداخل الإشارة وتلف المعدات، ويمكن تحسين استقرار وموثوقية النظام.
الأسئلة المتداولة
س1: ما الفرق بين RS232 وRS485 وRS422؟
A1: RS232، RS485، وRS422 كلها بروتوكولات اتصال تسلسلية، ولكن لها خصائص كهربائية مختلفة وطرق نقل الإشارة. RS232 هو إرسال أحادي الاتجاه، يستخدم عادةً للاتصالات قصيرة المسافة بين الأجهزة المتصلة وأجهزة الكمبيوتر؛ RS485 وRS422 عبارة عن عمليات إرسال ثنائية الاتجاه، تستخدم للاتصالات بعيدة المدى بين الأجهزة المتصلة أو بين الأجهزة وأجهزة الكمبيوتر.
Q2: كيف تختار محول RS232 إلى RS485 RS422 الذي يناسبك؟
ج2: عند اختيار محول تسلسلي إلى تسلسلي، فإنك تحتاج إلى مراعاة عوامل مثل بروتوكول الاتصال ومسافة نقل البيانات ومعدل الإرسال والقدرة على مقاومة التداخل. بشكل عام، يجب اختيار محول عزل بجودة موثوقة وأداء ممتاز وفقًا للاحتياجات الفعلية.
